产品概述
XY-MM20-40系列是专为无中心网络应用而设计的宽带自组网模块，适应于多种应用场合，支持多种带宽，具有传输时延低、传输距离远、数据吞吐量大、抗干扰能力强，通讯可靠等特点，可广泛应用于各类无人系统、应急、电力、矿山、海洋监测等行业领域。

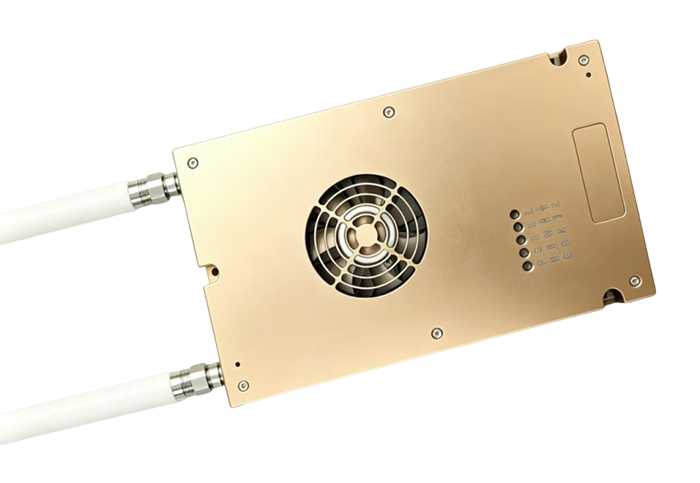

图1 产品外观图
产品特点
● 支持 MESH 组网
● 支持 40dBm 输出功率
● 支持 1.25MHz 、2.5MHz 、5MHz 、10MHz 、20MHz 带宽
● 支持 600M 、800M、1.3G、1.4G、1.5G、2.4G 等多个频段配置，其余频段可定制
● 支持智能选频，智能动态调整自身工作频率，有效躲避干扰
● 支持 AES256 加密技术进行空口加密传输
产品规格
表1 产品规格
功能项 | 具体指标 |
工作频段 | 1350~1450MHz(其余频段可定制) |
信道带宽 | 1.25MHz/2.5MHz/5MHz/10MHz/20MHz |
传输体制 | COFDM |
调制方式 | BPSK/QPSK/16QAM/64QAM（自适应） |
传输速率 | 峰值速率 40Mbps@20MHz，可选配版本最高80Mbps |
发射功率 | 2*10W |
接收灵敏度 | -101dBm@20MHz |
组网规模 | 最大 256 个节点(需 license) |
入网时间 | 热启动后 1s 入网(单频点) |
网络拓扑 | 无中心网络，支持星型、链状、网状多种拓扑 |
加密方式 | AES256 |
抗干扰 | 支持智能选频、带内抗干扰 (带内信号受到干扰比例＜15%以内时，能保证正常的通信和数据的传输) |
尺寸 | 175.4mm x 106.2mm x 28mm |
重量 | 约 520g |
供电 | 24V DC(电压范围 24-28V) |
功耗 | 最大功耗≤100W，待机功耗≤8W |
温度 | 工作温度：-40~+55℃；储存温度：-40~+85℃ |
湿度 | 5%-95% |
外设接口 | 以太网口*2、RS232*2、TTL/SBUS*1 |
结构尺寸

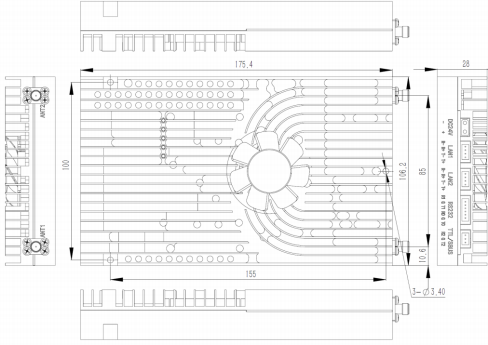

图2 产品尺寸图
