产品概述
近年来，伴随着能力上的巨大进步,小型无人载具日益被赋予更复杂的任务，不仅是个体任务，更包括协同任务。任务的复杂化和智能化对无人系统的通信链路的能力也提出了更高的要求。 该产品在尺寸和重量非常小的情况下，实现了强大的自组网通信能力，为小型无人载具的集群协同提供强有力的链路支持。
该该便携机载台采用高性能 FPGA 平台， COFDM 技术和移动 Ad hoc 网络技术，不依赖任何基础通信设施，可临时、动态、快速地构建一个无线 IP MESH 网络，该网络具有自组织、自恢复、高抗毁的能 力，支撑数据、话音、视频等多媒体业务多跳传输。可应用于智慧城市、无线图传、野外作业、矿井作业、临时会议、环境监测、公安消防、反恐特勤、抢险救灾、单兵组网、车辆组网、无人机等场合。
该电台需要通过无人平台的电池给提供直流 9-15V 供电。

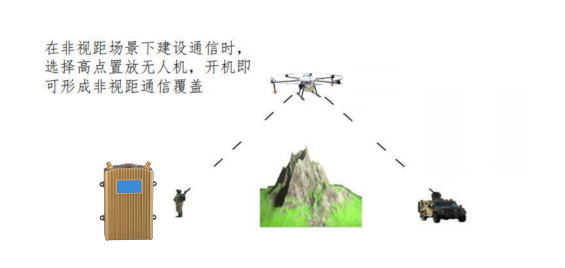

应用拓扑
技术指标/规格参数
功能选项 | 规格 | 定制项 |
无线特性 | 通信频率 | 默认 L：1300-1500MHz， UHF：500-678MHz 提供选配 | 70~6000MHz 范围内可定制 |
信道带宽 | 2.5/5/10/20*MHz | 20MHz 版本可选配 |
调制方式 | TDD-COFDM + MIMO（双发双收） |
|
载波调制 | BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM |
|
传输速率 | 峰值 65Mbps@10MHz | 峰值 125Mbps@20MHz |
接收灵敏度 | -103dBm@2.5MHz |
|
传输距离 | 可达 60-100km 以上（空地视距） |
|
发射功率 | 双通道，最大 36dbm（2*2W） |
|
组网功能 | 组网能力 | 单频支持 64 节点以上 |
|
组网跳数 | 最大跳数不低于 32 跳 |
|
入网时间 | 系统启动后 1s 入网 |
|
网络拓扑 | 无中心网络、星型网，链式网， 网格网等 |
|
网络透传 | 支持网络 IP 透明传输功能 |
|

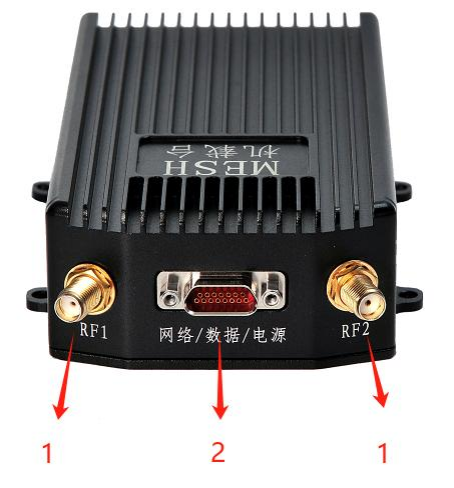

系统功能 | 外设接口 | 网口*1,串口*2,电源*1 | 支持多网口，R232， RS422，RS485 等接口定制 |
视频输入 | 支持 IP 视频输入 |
|
视频扩展 | 视频编码器 HDMI/SDI/CVBS* | （*按需定制扩展） |
控制功能 | 支持 WEB 软件统一管理配置 | 支持配置管理软件定制，API 开发接口 |
语音通信 | 暂无 |
|
卫星定位 | GPS/BD* | （按需外接天线） |
其余功能 | WiFi AP* | （按需外接天线） |
物理特性 | 整机功耗 | 12~25W，双通道 |
|
供电要求 | 9-15V/2A |
|
工作温度 | -40℃~65℃ |
|
防护等级 | IP65 |
|
外形尺寸 | 64*31*102.5mm |
|
整体重量 | 约 318g |
|

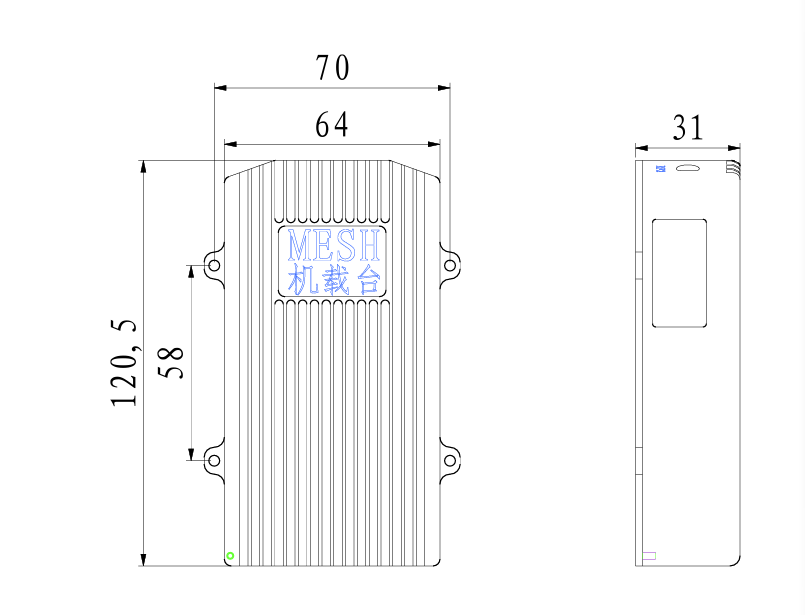

产品尺寸
