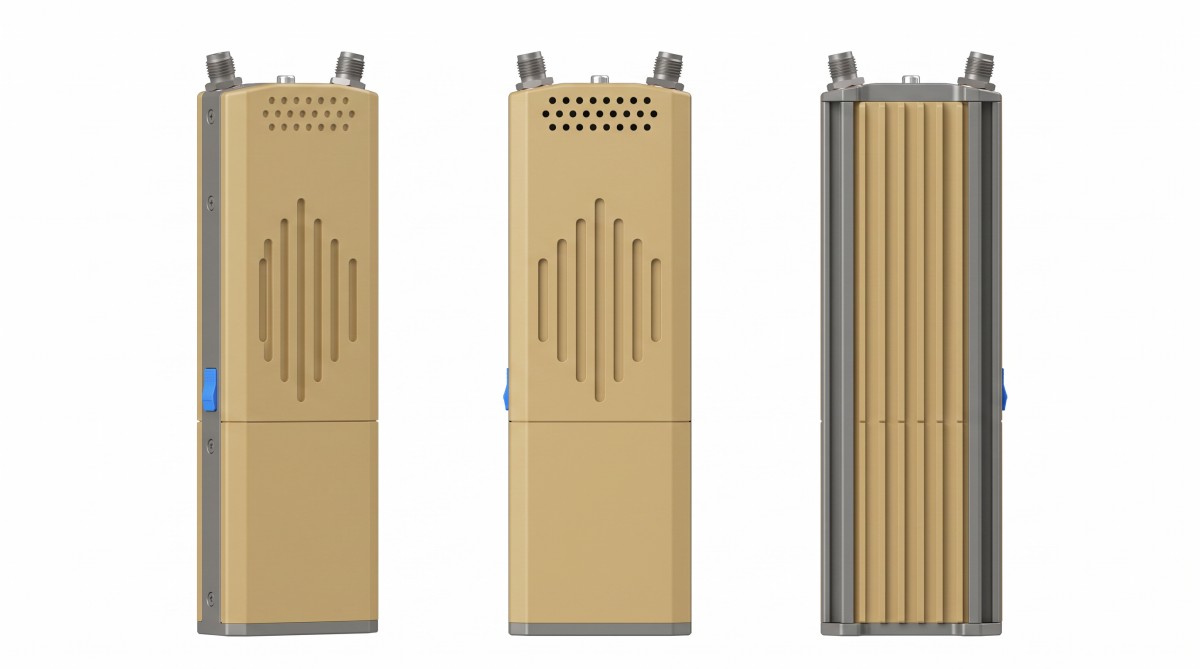

产品概述
本产品单兵便携式自组网设备机动灵活,可将设备挂于腰间,减轻额外重量或作为临时中继节点固定放置。开机上电即可自动建链组网,无需额外配置工作。每台单兵节点无需通过中心节点转发数据信息,所有节点都可同时作为数据信息采集节点、中继转发节点以及数据信息输出节点。组网方式随环境动态变化,满足多场景应用需求。设备在无遮挡环境下传输距离可达 10km（地地视距）或者 60-100km（空地视距）,在强遮挡环境中,仍然能保持高数据传输通信。军品级设计,有效应用于各种严峻环境领域。
该单兵便携式自组网电台采用 FPGA 平台方案，COFDM 技术和移动 Ad hoc 网络技术，不依赖任何基础通信设施，可临时、动态、快速地构建一个无线 IP MESH 网络，该网络具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输。可应用于部队军事、海警海事、公安武警、反恐特勤、边防海防、消防应急、抢险救灾、石油化工、港口水利、林业交通、矿井隧道、智能机器人、无人车、无人船、野外作业、临时会议、无线图传、环境监测、单兵组网、车辆组网、无人机集群组网等场合。
该电台可以通过自身的电池直接给摄像头等外设提供直流 12V 供电。

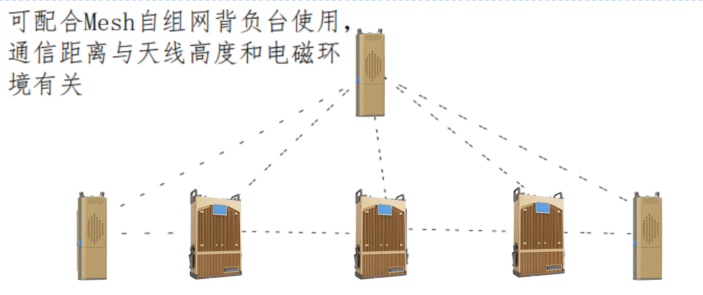

应用拓扑
技术指标/规格参数
功能选项 | 规格 | 定制项 |
无线特性 | 通信频率 | 默认 L：1400-1500MHz， UHF：500-600/606-678MHz 提供选配 | 70~6000MHz 范围内可定制 |
信道带宽 | 2.5/5/10/20*MHz | 20MHz 版本可选配 |
调制方式 | TDD-COFDM + MIMO（双发双收） |
|
载波调制 | BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM |
|
传输速率 | 峰值 65Mbps@10MHz | 峰值 125Mbps@20MHz |
接收灵敏度 | -103dBm@2.5MHz |
|
传输距离 | 可达10km（地地视距）可达60-100km以上 （空地视距） |
|
发射功率 | 双通道4W，最大 36dbm（2*2W） |
|
组网功能 | 组网能力 | 单频支持64节点以上 |
|
组网跳数 | 最大跳数不低于32 跳 |
|
入网时间 | 系统启动后1s入网 |
|
网络拓扑 | 无中心网络、星型网，链式网， 网格网等 |
|
网络透传 | 支持网络IP透明传输功能 |
|
系统功能 | 外设接口 | 网口*1 ,语音*1,电源*1，WiFi*1，定位*1 | 支持多网口，R232， RS422，RS485 等接口 定制 |
视频输入 | 支持IP视频输入 |
|
视频扩展 | 视频编码器 HDMI/SDI/CVBS* | （*按需定制扩展） |
控制功能 | 支持WEB软件统一管理配置 | 支持配置管理软件定制，API 开发接口 |
语音通信 | 全双工 VOIP 语音会议/PTT 手咪对讲 |
|
卫星定位 | GPS/BD* | 按需外接定位天线 |
其余功能 | WiFi AP | 可外接 4G/5G 路由器 |
物理特性 | 整机功耗 | 15~25W，双通道 |
|
工作时间 | 6~8 小时（集成可拆卸电池） | 支持低电量报警定制 |
工作温度 | -40℃~65℃ |
|
防护等级 | IP66 |
|
外形尺寸 | 70*35*208mm |
|
整体重量 | 约 880g |
|

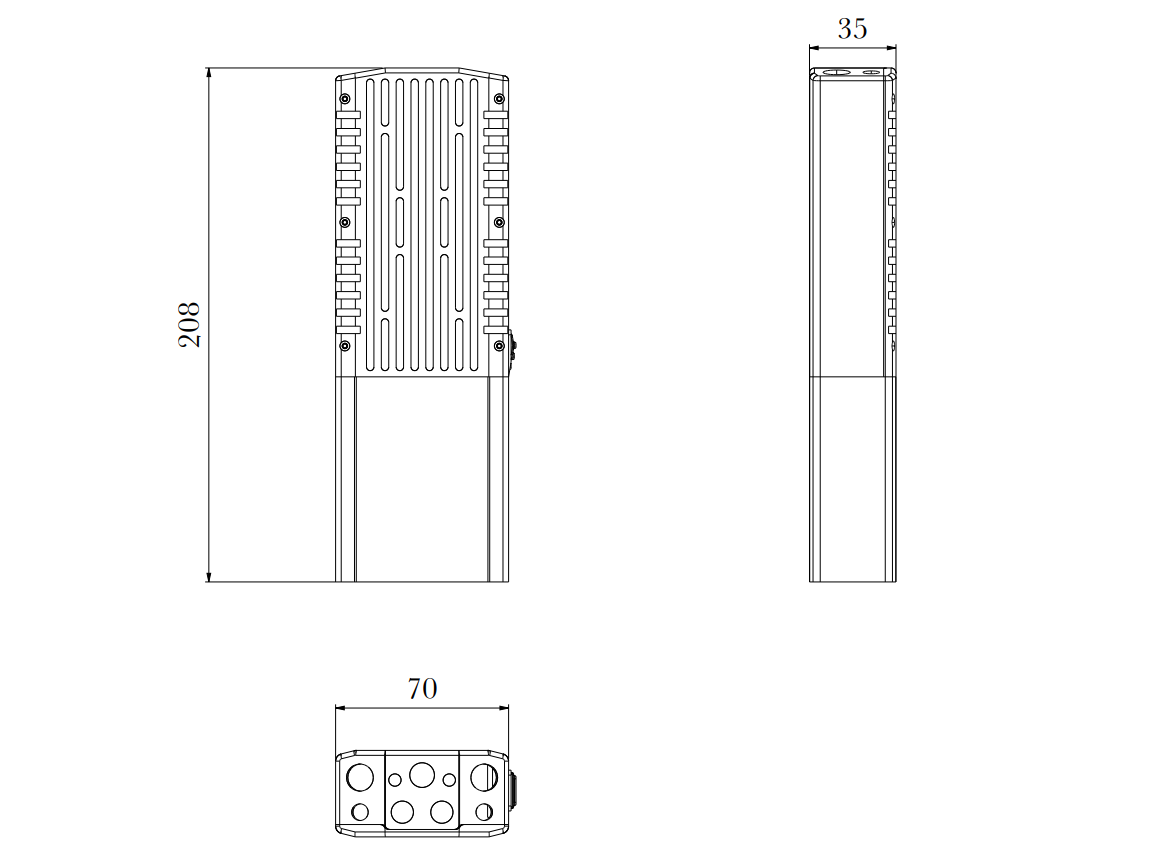

产品尺寸
