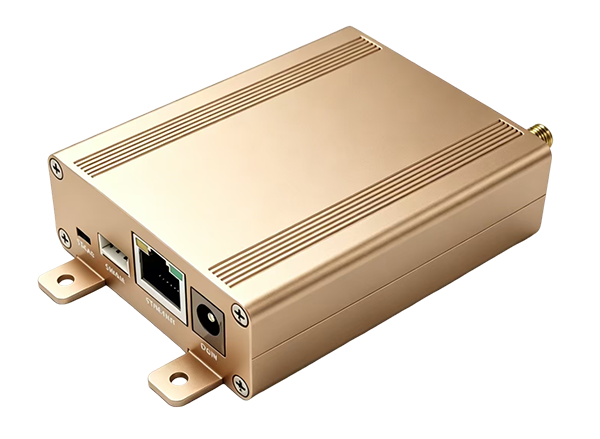

产品概述
该通信模组是我司推出的远距离、低功耗无线图传数传模块，符合 IEEE802.11ah标准，工作频段为902-928MHz ，工作信道宽度为1/2/4/8MHz，最大传输速率为16Mbps。该通信模组适用于中长距离下的图传数传业务，具备体积小、功耗低、速率高、穿透力强的优点。 适用于无人机、机器人、远程数据传输、远程监控、应急救援等场合。
网络配对和连接

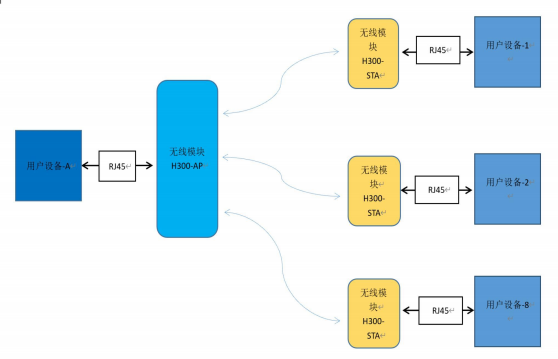

模块网络结构如下图
该产品支持星型组网，在一个网络中只能有1个AP中心节点，最多支持30个STA节点，所有STA节点都连接到该AP节点。在组网时， 所有STA分摊中心AP节点的带宽，因而分摊到每个STA节点的带宽会小于 16Mbps。
模块支持网口和串口双透传，网口和串口数据相互独立，串口固定波特率115200bps 。模块采用透传机制，因而本身不具备IP地址，不需要进行IP地址的设置，用户只需要配置自身设备的IP地址，需确保自身设备 IP地址为手动配置并在一个网段内（如 192.168.1.2/192.168.1.5）。
模块在使用前必须进行配对操作，配对完成后才可以正常通信，配对方式有两种：
1. 使用模块按键配对
下面以多个模块方案为例说明按键配对方法：
1) 在上电之前，将其中一个模块设置为AP模式，其他模块设置为STA模式。
2 按下AP和其中一个STA 的配对键，等待两个模块的连接状态灯都出现快闪，表明两个模块已经成功配对，可以松开按键。（如果之前已经配对过，则可以跳过步骤2）
3) 如果步骤2中的两个模块的RSSI1-3灯常亮，表明两个模块已经建立连接，模块可以实现网络和串口透传的功能。如果两个模块的RSSI1-3灯不亮，表明两个模块没有建立连接或者连接已断开。
4) 如果有多个模块方案模块要配对连接，则重复步骤 2~3 即可。
5) 如果模块的角色发生了变化，或模块做了恢复出厂设置操作，模块需要重新配对，确保模块能够正常工作。
6) 当模块完成配对后，模块会保存连接信息，会在下次重新上电后或断线后重新回连。
2、使用AT指令配对
1) 确保需配对模块参数配置一致。
2) 将某一个模块配置成AP模式，其他模块配置成STA模式，注意只能有一个AP节点。
3) 将某一个模块配置成AP模式，其他模块配置成STA模式，注意只能有一个AP节点。
4) 等待模块自动完成配对和连接。
3、组网下的使用
组网模式下，网内所有节点互通，可以实现一对多或多对多通信。网口数据依赖 IP地址进行发送和接收，串口数据则在网内以类似于总线的方式发送，一个节点发送，其他所有节点都可以收到，因此使用串口进行多点通信时，需要自行添加应用层协议，以避免数据并发导致的问题。
AT指令配置
模块支持通过AT指令进行配置，对发射功率、带宽、 信号频点等参数进行设置，AT指令配置需要使用专用配置程序netat，详见《AT指令使用指南》文档。
发射功率调节
该模块发射功率最大可以达到33dBm，出厂默认设置为30dBm（功率参数 =12），此功率已可以满足大部分场景需求，如用户需要更远距离，可以将模块发射功率调大。发射功率调节需要使用AT指令AT+TXPOWER设置功率参数。
功率参数与发射功率关系如下：
功率参数 | 发射功率（dBm） |
6 | 25 |
7 | 26 |
8 | 27 |
9 | 27 |
10 | 28 |
11 | 29 |
12（出厂默认值） | 30（出厂默认值） |
13 | 30 |
14 | 31 |
15 | 32 |
16（最大值） | 33（最大值） |
注意：
1. 请不要将功率参数设置到大于16 的数值，可能造成模块无法正常工作。
2. 发射功率越大模块发热越大，超过 30dBm输出功率时，需要保持模块在良好散热环境工作，建议外加风扇或通过导热硅脂将热量传导到外壳，确保模块工作温度在正常范围。
通信距离超过2KM或环境复杂时，建议设置AT+ACKTMO参数为50- 100，可以提高通信稳定性。
天线的选择和架设
注意：该模块发射功率较大，请避免不接天线直接上电或带电拔插天线，容易造成模块损坏。
使用天线时，需要注意以下几点：
1) 模块默认配置的天线为胶棒天线，天线增益为3dbi。
2) 建议有条件时将天线架高至2米以上，以排除人员、车辆对天线传播路线的干扰。
3) 胶棒天线信号有方向性，使用时天线方向需垂直于地面，不可将天线放置于地面或卧倒使用。
4) 不要将天线过分靠近墙体，过分靠近将会影响天线的性能。
5) 不要将发射和接收模块放得太近，建议保持1米以上距离以防止信号过强。
6) 不要将发射和接收模块放得太近，建议保持1米以上距离以防止信号过强。
模块应用

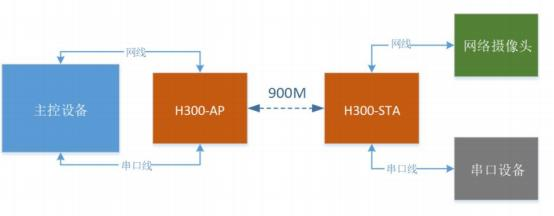

模块典型应用场景如上图所示，网络摄像头也可以替换为支持标准以太网接口的其他设备。用户请按照以下步骤进行模块测试：
1）模块完成配对和连接后，使用两台电脑，分别通过网线连接H300模块，在用户典型使用场景中进行速率测试。速率测试建议使用 iperf3测速软件（工具包已提供），测试得到典型场景中的最大速率值。
2）模块 分别连接电脑和摄像头，通过摄像头软件设置摄像头清晰度和码流值，摄像头最大码流值要略小于步骤1中得到的最大速率值。
3）在电脑端使用摄像头厂家提供的视频软件，或使用第三方软件（如VMS、 VLC 等）连接摄像头，拉取摄像头视频流，根据视频情况优化摄像头设置。

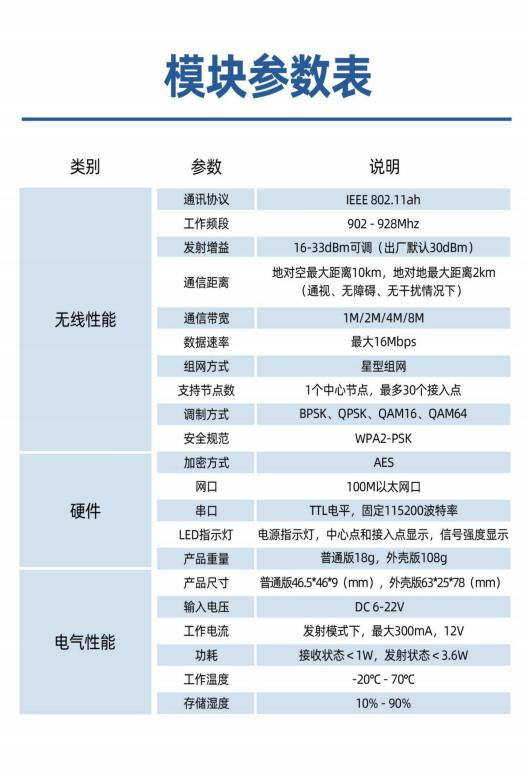

产品参数
